Типы резьб

Классификация и основные признаки резьб

Единица измерения диаметра:

• Метрическая резьба — с шагом и основными параметрами резьбы в миллиметрах.
• Дюймовая резьба — все параметры резьбы выражены в дюймах (″), шаг резьбы в долях дюйма. Для трубной дюймовой резьбы размер в дюймах характеризует условно просвет в трубе, а наружный диаметр на самом деле существенно больше. Метрическая и дюймовая резьба применяется в резьбовых соединениях и винтовых передачах.

Образующая поверхность, на которой расположена резьба:

• Цилиндрическая резьба — образованная на боковой поверхности прямого кругового цилиндра.
• Коническая резьба — образованная на боковой поверхности прямого кругового конуса.

Чтобы определить, является ли ваша резьба цилиндрической или конической, измерьте внешний диаметр наружной или внутренней резьбы на первой, четвертой и последней полной нитке с помощью штангенциркуля. Если диаметр на торце с наружной резьбой больше, чем на торце с внутренней резьбой, то резьба коническая.

У нас в продаже пресс-масленки со следующими типами резьб:

• Метрическая коническая резьба (МК), ГОСТ 25229-82 /

  Коническая, метрическая наружняя резьба по DIN 158:



  Резьба	Метрическая коническая наружняя резьба по DIN 158
  Сокращение	M keg
  Обозначение	DIN 158 — M 30 x 2 keg
  Тип резьбы	Внутренняя резьба цилиндрическая (М-резьба по DIN 13) Наружная резьба коническая (конус 1:16)
  Применение	Коническая наружная резьба для трубных резьбовых соединений, с уплотняющим материалом уплотняющим в резьбе (см. стр. 10)
  Описание	Винтовая резьба согласно этого стандарта используется для трубных резьбовых соединений с конической наружной резьбой формы C в цилиндрические внутренние резьбы формы Z, завинчиваются соответственно согласно германскому промышленному стандарту DIN 3852 часть 1 (смотри стр. 8 — 10). Удаление a основной плоскости соответствует типовому исполнению согласно DIN 3852 часть 1. Коническая наружная резьба этого стандарта имеет на основной плоскости а тот же средний диаметр как и соответствующая цилиндрическая внутренняя резьба согласно DIN 13, так что их можно скручивать до этой основной плоскости a от руки. Дозатягивание при помощи инструмента увеличивает длину скручивания и уплотняет резьбовое соединение при использовании подходящего уплотнителя (такого как конопля или тефлоновая лента). Наружные, средние и внутренние диаметры резьбы имеют равные значения допусков, в таблице стоят средние значения. Цилиндрическая внутренняя резьба согласно DIN 13 должна иметь значение допуска -4H5H, чтобы свободное место между вершинами винтовой резьбы и таким образом возможные протечки были минимальными.

  Наружняя резьба	P	h	Наружний Ø	Средний Ø	Внутренний Ø	a	i
  M 8 x 1,0 keg	1	0.613	8	7.35	6.773	2.5	8
  M 10 x 1,0 keg	1	0.613	10	9.35	8.773	2.5	8
  M 12 x 1,5 keg	1.5	0.92	12	11.026	10.16	3.5	12
  M 14 x 1,5 keg	1.5	0.92	14	13.026	12.16	3.5	12
  M 16 x 1,5 keg	1.5	0.92	16	15.026	14.16	3.5	12
  M 18 x 1,5 keg	1.5	0.92	18	17.026	16.16	3.5	12
  M 20 x 1,5 keg	1.5	0.92	20	19.026	18.16	3.5	12
  M 22 x 1,5 keg	1.5	0.92	22	21.026	20.16	3.5	14

• Цилиндрическая, метрическая резьба по DIN 13



  Резьба	Метрическая резьба согласно DIN 13
  Сокращение	M
  Обозначение	M 12 x 1,5
  Тип резьбы	Внутренняя резьба цилиндрическая, наружная резьба цилиндрическая
  Применение	Стандартная резьба или мелкая резьба, для соединений не уплотняющих в резьбе
  Описание	Эта винтовая резьба служит для механической связи частей, кроме всего прочего, среди прочего фитингов и арматур. Уплотнение происходит посредством прессовки двух уплотняющих площадей вне винтовой резьбы и подходящей прокладки между ними. У болта формы A (с прокладкой), формы B (с плотным кантом) и формы E (по соглашению), а также соответствующего отверстия с резьбой формы X (со сточным отверстием) и формы Y (с канавкой), соответственно согласно DIN 3852 часть 2 (смотри стр. 8 – 9) имеется винтовая резьба типа M этого стандарта.

  Резьба	P	Наружная резьба (Допуск -6g) Внутренняя резьба (Допуск -6H)	h	Макс. нар. Ø	Макс. средний Ø мин. Средний Ø	Мин. внутр. Ø	i
  M 5	0.8		0.433	4.976	4.48	4.134
  M 8 x 1,0	1		0.541	7.974	7.35	6.917	8
  M 10 x 1,0	1		0.541	9.974	9.35	8.917	8
  M 12 x 1,0	1		0.541	11.974	11.35	10.917
  M 12 x 1,5	1.5		0.812	11.968	11.026	10.376	12
  M 14 x 1,0	1		0.541	13.974	13.35	12.917
  M 14 x 1,5	1.5		0.812	13.968	13.026	12.376	12
  M 16 x 1,0	1		0.541	15.974	15.35	14.917
  M 16 x 1,5	1.5		0.812	15.968	15.026	14.376	12
  M 18 x 1,0	1		0.541	17.974	17.35	16.917
  M 18 x 1,5	1.5		0.812	17.968	17.026	16.376	12
  M 20 x 1,5	1.5		0.812	19.968	19.026	18.376	14
  M 22 x 1,5	1.5		0.812	21.968	21.026	20.376	14
  M 24 x 1,5	1.5		0.812	23.968	23.026	22.376	14
  M 26 x 1,5	1.5		0.812	25.968	25.026	24.376	16
  M 27 x 2,0	2		1.083	26.962	25.701	24.835	16
  M 30 x 2,0	2		1.083	29.962	28.701	27.835	16
  M 33 x 2,0	2		1.083	32.962	31.701	30.835	18
  M 36 x 2,0	2		1.083	35.962	34.701	33.835	18
  M 42 x 2,0	2		1.083	41.962	40.701	39.835	20
  M 45 x 2,0	2		1.083	44.962	43.701	42.835	20
  M 48 x 2,0	2		1.083	47.962	46.701	45.835
  M 52 x 2,0	2		1.083	51.962	50.701	49.835

• Британский стандарт мелкой резьбы British Standard Fine (BSF)

• Британский стандарт крупной резьбы British Standard Whitworth (BSW)

• Коническая трубная (BSPT/R), дюйм

Дюймовая резьба с конусностью 1:16 (угол конуса — φ = 3°34′48″) также основана на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSPT (British standard pipe taper). Угол профиля при вершине — 55°, теоретическая высота профиля — Н = 0,960491Р. Важной особенностью конической трубной резьбы является местное её смятие при затяжке, что обеспечивает отсутствие протечек без применения уплотнительных материалов.

Стандарты:

• ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая»;

• ISO R7;

• DIN 2999;

• BS 21;

• JIS B 0203.

Условное обозначение: буква R для наружной резьбы и Rc для внутренней, числовое значение номинального диаметра резьбы в дюймах, буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4″ обозначается как R1 1/4″.

Дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34'48”). Угол профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

Стандарты: ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая. ISO R7, DIN 2999, BS 21 , JIS B 0203.

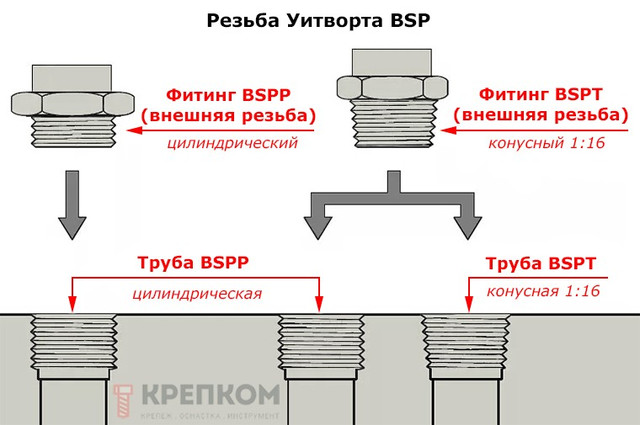

• Трубная цилиндрическая (G / BSPP), дюйм

Дюймовая резьба основана на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSPP (British standard pipe parallel), имеет четыре значения шагов — 28, 19, 14 и 11 ниток на дюйм. Угол профиля при вершине — 55°, теоретическая высота профиля — Н = 0,960491Р.

Стандарты:

ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая»;

ISO R228;

EN 10226;

DIN 259;

BS 2779;

JIS B 0202.

Условное обозначение: буква G, числовое значение условного прохода трубы в дюймах, класс точности среднего диаметра (А, В), и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/8″ класса точности А обозначается как G1 1/8-A. На многих плашках и клуппах буква G опускается, соответственно, любое дробное обозначение читается именно как резьба G. Номинальный размер резьбы соответствует просвету трубы в дюймах; наружный диаметр трубы находится в некоторой пропорции с этим размером.

• Коническая трубная (NPTF/PTF)

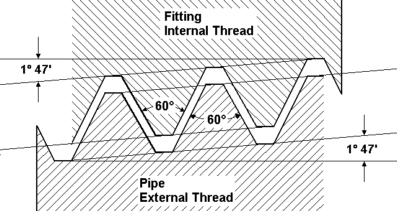

​​​​​​​National pipe thread (NPT) — стандарт ANSI/ASME дюймовой трубной присоединительной резьбы конусной (NPT) с конусностью 1:16 (угол конуса — φ = 3°34′48″) или цилиндрической (NPS). Угол профиля при вершине — 60°, теоретическая высота профиля — Н = 0,866025Р.

• NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .

• NPS – цилиндрическая резьба.

• NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.

Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов.

Конические фитинги BSPT и NPT очень похожи, они могут даже свинчиваться, но у BSPT на шестиграннике есть метка - риска.

• Цилиндрическая дюймовая (UNF/UTS) (UTS: UNC, UNF, UNEF, 8UN, UNS)

​​​​​​​Дюймовая "американская" резьба

нифицированная дюймовая резьба ISO в зависимости от шага подразделяется на: UNC (Unified Coarse), UNF (Unified Fine), UNEF (Unified Extra Fine), UNS (Unified Special).

UNF/UTS Unified Thread Standard - дюймовая цилиндрическая резьба, часто используется в США и Канаде.

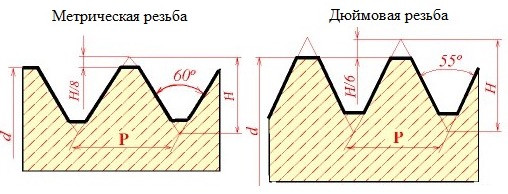

Профиль UN/UNF: угол при вершине 60°, теоретическая высота профиля H=0,866025P.

Угол при вершине и высота профиля полностью соответствует метрическим резьбам, однако все размеры основаны на дюймовой системе измерения и указываются в долях дюйма.
